Art. Nr.:
206901814680
Einsatzbereich

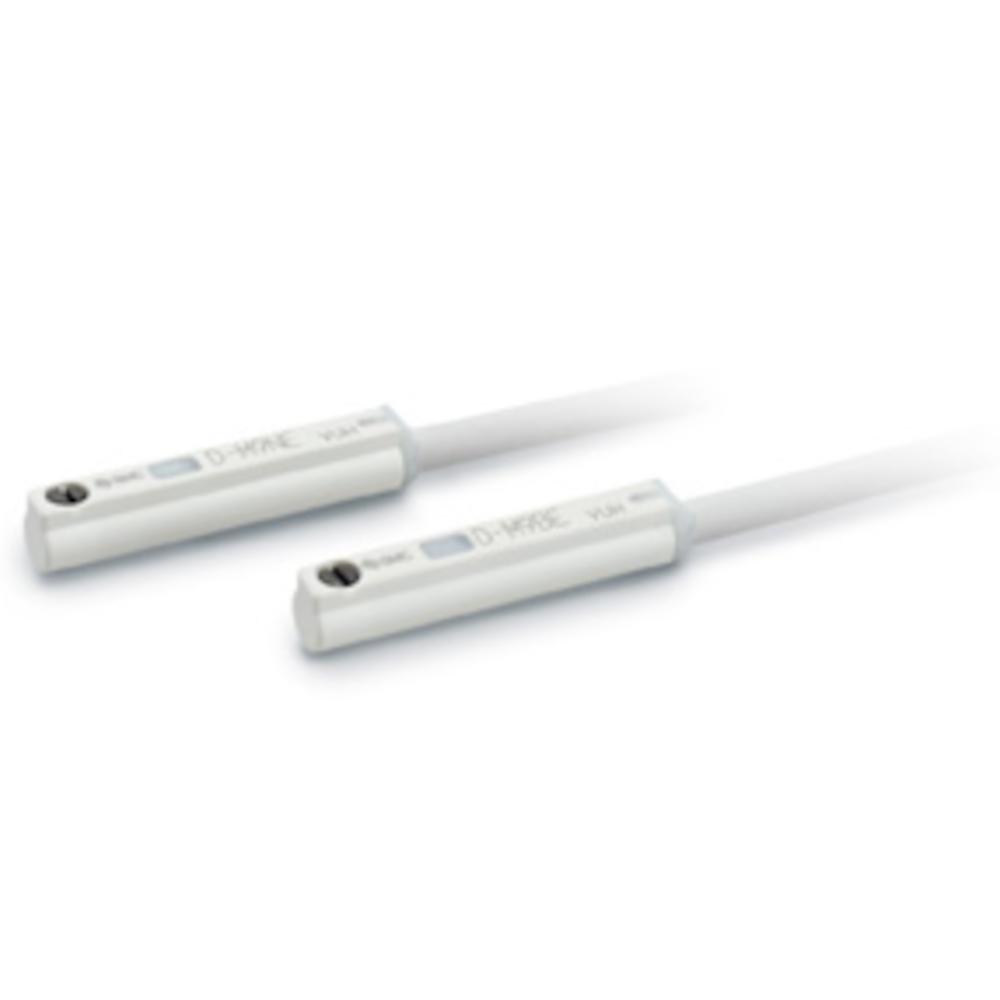

- Der elektronische Schalter D-M9PE von SMC dient zur Erfassung von Kolbenpositionen an pneumatischen Zylindern und Aktuatoren.
- Er wird in Automatisierungsanlagen zur Übermittlung von Schaltsignalen eingesetzt.
- Der Signalgeber eignet sich für Anwendungen mit direkter Montage am Antrieb-
- Er kann in Verbindung mit SPS, Relais und weiteren Steuerungssystemen verwendet werden.
- Der Schalter wird in zahlreichen Bereichen der Pneumatik- und Handhabungstechnik eingesetzt.
- Der elektronische Schalter SMC D-M9-PE ist ein elektronischer Signalgeber in N.C.-Ausführung (Öffner) zur Direktmontage.
- Der Schalter verfügt über ein eingegossenes Anschlusskabel mit axialem Kabelabgang.
- Das Anschlusskabel entspricht dem UL-Standard 2844 und ist gegenüber konventionellen SMC-Produkten flexibler ausgeführt.
- Eine integrierte Betriebsanzeige unterstützt die Zustandsüberwachung des Signalgebers.
- Elektrischer Kabeleingang - eingegossenes Kabel, axial
- Anschlussart - 3-Draht
- Ausgangsart - PNP
- Anwendung - IC-Steuerung, Relais, SPS
- Versorgungsspannung - 5, 12, 24 V DC (4,5 bis 28 V)
- Stromaufnahme - max. 10 mA
- Arbeitsstrom - max. 40 mA
- Interner Spannungsabfall - max. 0,8 V bei 10 mA
- Kriechstrom - max. 100 μA bei 24 V DC
- Betriebsanzeige - EIN = rote LED
- Normen - CE-Kennzeichnung, RoHS
- Durchmesser Signalgeber - 4 mm
- Durchmesser Kabel - 2,6 mm
- Länge Signalgeber - 22,8 mm
- Kabellänge - 0,5 bis 5 m
- Gewicht - 8 bis 68 g
- Preis per Stück
