Art. Nr.:
206900363713
Einsatzbereich
- Der elektronische Signalgeber D-M9-PW von SMC dient zur Positionsabfrage an pneumatischen Antrieben mit Direktmontage.
- Er wird zur Überwachung und Rückmeldung von Schaltzuständen in Automatisierungsanlagen eingesetzt.
- Der Schalter eignet sich für Anwendungen mit IC-Steuerungen, Relais und SPS-Systemen.
- Die 3-Draht-Ausführung mit PNP-Ausgang ermöglicht die Einbindung in industrielle Steuerungskonzepte.
- Der Signalgeber wird in der Pneumatik- und Automatisierungstechnik eingesetzt.

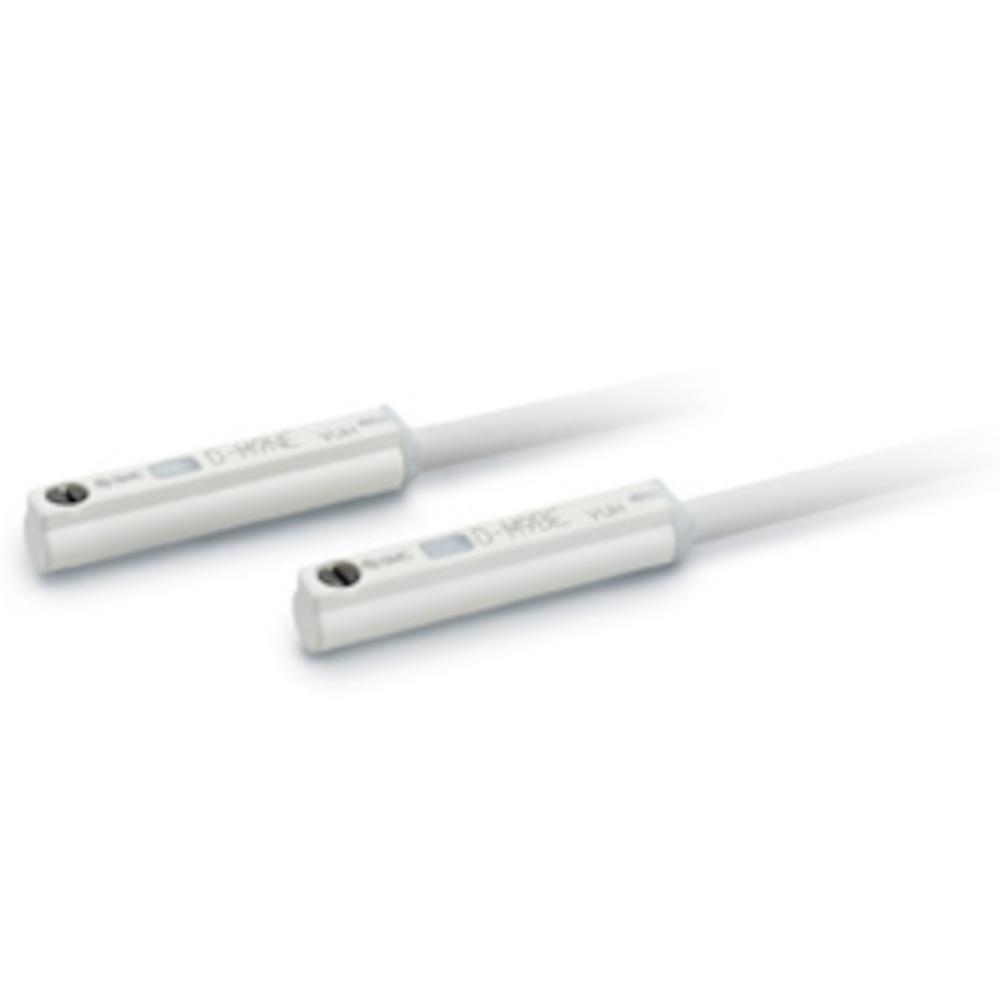

- Der elektronische Schalter SMC D-M9-PW ist ein elektronischer Signalgeber zur Direktmontage mit eingegossenem Anschlusskabel und axialem Kabelabgang.
- Der Schalter verfügt über eine 2-farbige Betriebsanzeige mit roter und grüner LED.
- Die grüne LED kennzeichnet die optimale Schaltposition und unterstützt eine präzise Einstellung des Signalgebers.
- Das ölbeständige Anschlusskabel ist gemäß UL-Standard 2844 ausgeführt.
- Elektrischer Kabeleingang - eingegossenes Kabel, axial
- Anschlussart - 3-Draht
- Ausgangsart - PNP
- Anwendung - IC-Steuerung, Relais, SPS
- Versorgungsspannung - 5, 12, 24 V DC (4,5 bis 28 V)
- Stromaufnahme - max. 10 mA
- Arbeitsstrom - max. 40 mA
- Interner Spannungsabfall - max. 0,8 V bei 10 mA
- Kriechstrom - max. 100 μA bei 24 V DC
- Betriebsanzeige - Betriebsbereich = rote LED leuchtet, optimale Schaltposition = grüne LED leuchtet
- Norm - CE-konform
- Durchmesser Signalgeber - 4 mm
- Durchmesser Kabel - 3,2 mm
- Länge Signalgeber - 22 mm
- Kabellänge - 0,5 bis 5 m
- Gewicht - 8 bis 68 g
- Preis per Stück
