SMC ISO-Kompaktzylinder C55W - doppeltwirkend - Kolben-Ø 20 bis 100 mm - durchgehende Kolbenstange mit Innengewinde - ohne Magnet
SMC ISO-Kompaktzylinder C55W - doppeltwirkend - Kolben-Ø 20 bis 100 mm - durchgehende Kolbenstange mit Innengewinde - ohne Magnet
Einsatzbereich
Der Kompaktzylinder C55W von SMC eignet sich für lineare Bewegungsaufgaben im allgemeinen Maschinen- und Anlagenbau.
Er wird beispielsweise in Automatisierungsanlagen, Montageeinrichtungen, Handhabungssystemen und Verpackungsmaschinen zum Schieben, Spannen, Positionieren oder Zuführen von Werkstücken eingesetzt.
Die durchgehende Kolbenstange eignet sich besonders für Anwendungen mit Kraftübertragung oder Betätigung in beide Bewegungsrichtungen.
Die Ausführung ohne Magnet ist ideal, wenn keine Kolbenpositionsabfrage über Signalgeber erforderlich ist.
Beschreibung

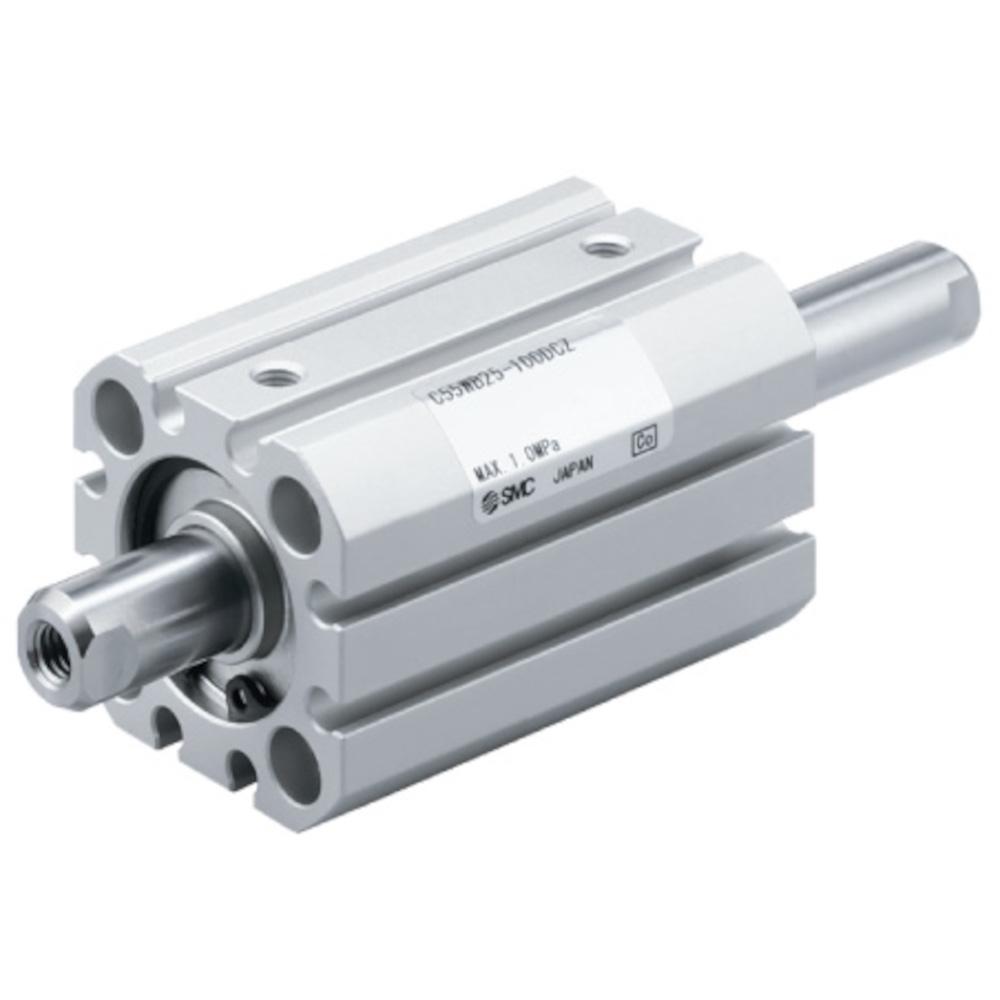

Der SMC ISO-Kompaktzylinder C55W ist ein doppeltwirkender Druckluftzylinder mit durchgehender Kolbenstange mit Innengewinde.
Die kompakte Bauweise nach ISO 21287 ermöglicht den Einsatz bei geringem Platzangebot und bietet vielseitige Montagemöglichkeiten.
Der Zylinder arbeitet mit beidseitiger elastischer Dämpfung und ist lebensdauergeschmiert, wodurch kein Nachschmieren erforderlich ist.
Die Ausführung C55W hat keinen integrierten Magneten zur Signalgeberabfrage.
Technische Daten
Material Zylinderrohr - Aluminiumlegierung, Harteloxiert
Material Kolben - Aluminiumlegierung
Material Kolbenstange - Rostfreier Stahl, hartverchromt (Ø 20 und 25 mm) oder Kohlenstoffstahl, hartverchromt (ab Ø 32 mm)
Material Zylinderkopf - Aluminiumlegierung, eloxiert (Ø 20 bis 40 mm) oder Aluminium-Druckgusslegierung, lackiert nach Chromatierung (Ø 50 bis 100 mm)
