Einsatzbereich
- Der Kompaktzylinder CQ2A-DZ von SMC wird im Maschinenbau und in der Automatisierungstechnik für lineare Hubbewegungen eingesetzt.
- Er eignet sich für Positionier-, Vorschub- und Handhabungsaufgaben in pneumatischen Systemen.
- Die doppeltwirkende Bauart wird eingesetzt, wenn eine kontrollierte Bewegung in beide Richtungen erforderlich ist.

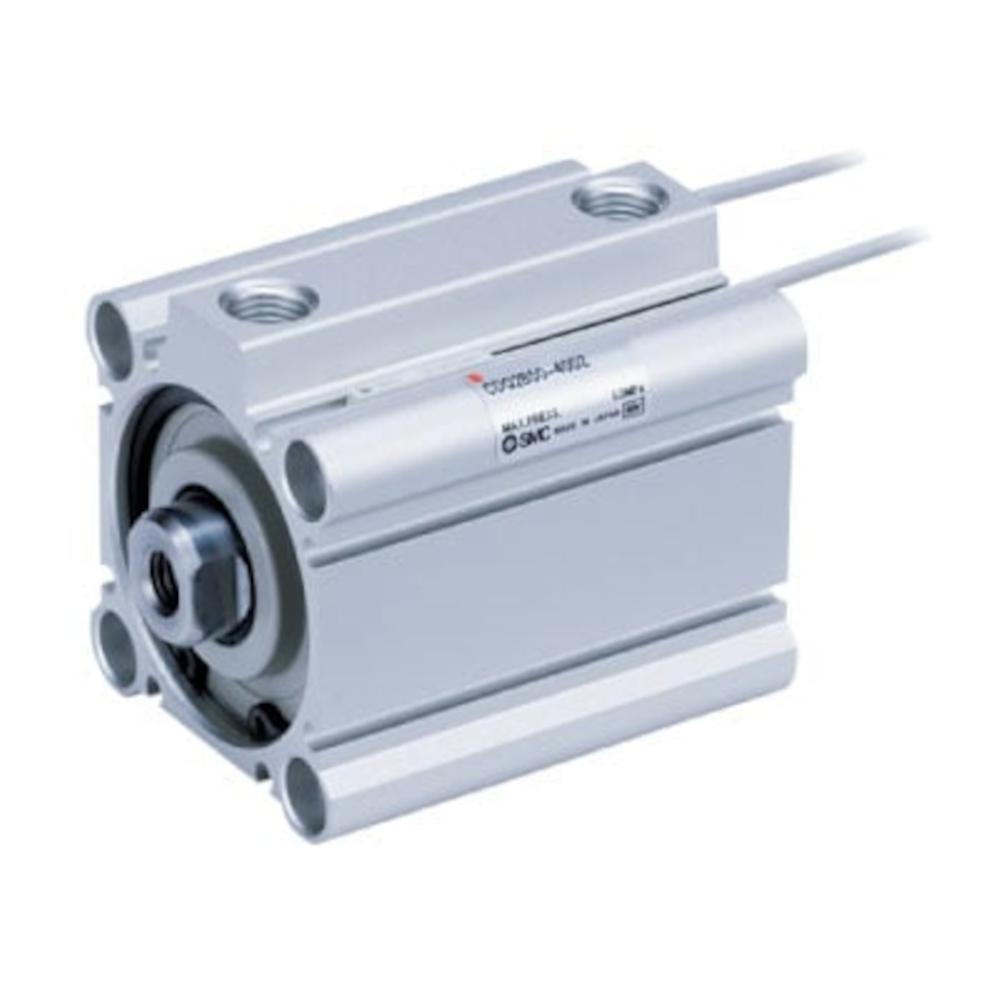

- Der Kompaktzylinder CQ2A-DZ von SMC ist ein doppeltwirkender Druckluftzylinder mit Gewindebohrung beidseitig und Standardkolbenstange.
- Das Kolbenstangenende ist mit einem Innengewinde ausgestattet.
- Die beidseitige Gewindebohrung ermöglicht es, den Zylinder fest und sicher über Gewinde zu befestigen.
- Material Gehäuse, Kolben - Aluminiumlegierung
- Material Zylinderkopf - Aluminiumlegierung (bis Kolben-Ø 40 mm) / Aluminiumguss (ab Kolben-Ø 50 mm)
- Material Kolbenstange - Stahl
- Material Dichtungen - NBR
- Funktionsweise - Doppeltwirkend, Standardkolbenstange
- Medium - Druckluft
- Prüfdruck - 15 bar
- max. Betriebsdruck - 10 bar
- min. Betriebsdruck - 0,5 bar
- Umgebungs- und Medientemperatur - -10 bis 70 °C (nicht gefroren)
- Schmierung - Nicht erforderlich (lebensdauergeschmiert)
- Kolbengeschwindigkeit - 50 bis 500 mm/s
- Dämpfung - Ohne Dämpfung
- zulässige kinetische Energie - 0,15 bis 2,27 J
- Pneumatischer Anschluss - M5 x 0,8 oder G 1/8" bis 3/8"
- Kolbenstangengewinde - Innengewinde M8 x 1,25 bis M20 x 2,5
- Breite - 49,5 bis 123,5 mm
- Höhe - 45 bis 117 mm
- Länge - 35 bis 175 mm
- Gewicht - 131 bis 3436 g
