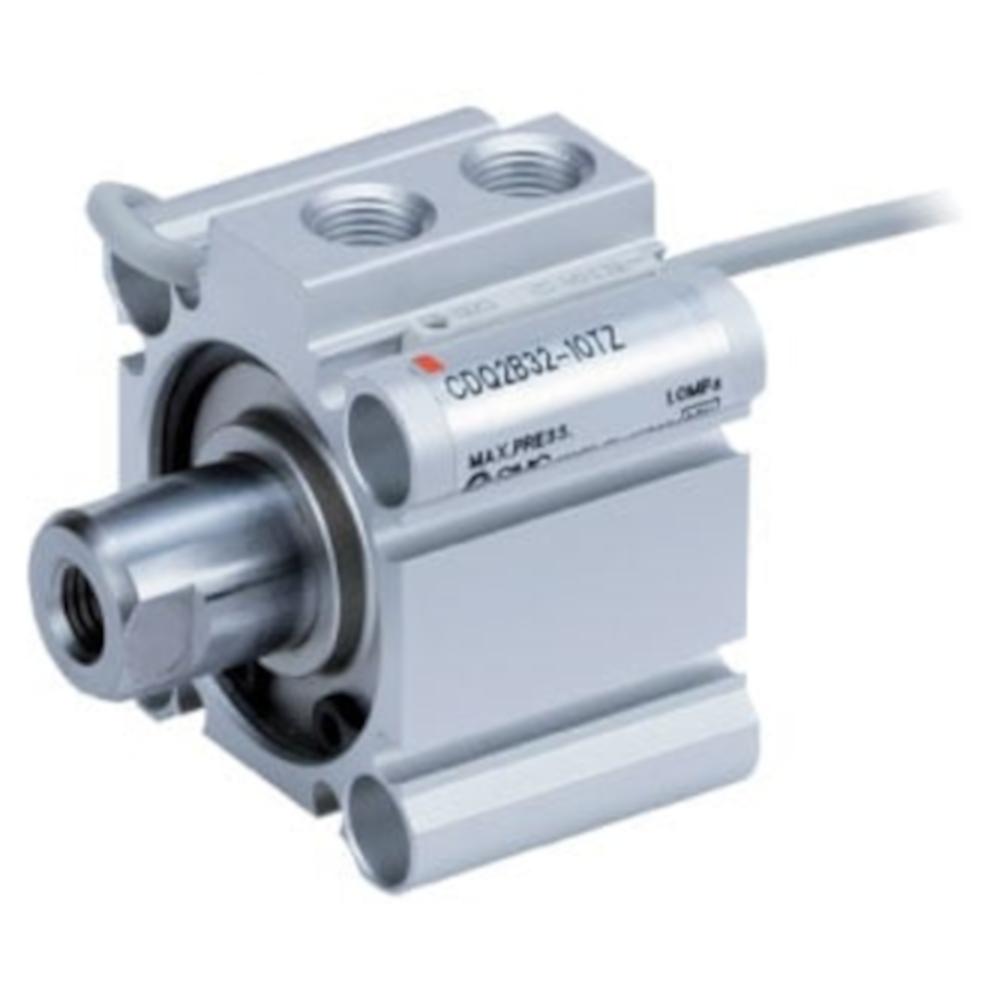

SMC Kompaktzylinder CQ2B-T - einfachwirkend - Federkraft ausgefahren - Durchgangsbohrung - Kolbenstange mit Innengewinde - ohne Dämpfung

Einsatzbereich
  • Der Kompaktzylinder CQ2B-T von SMC wird im Maschinenbau und in der Automatisierungstechnik für einfache lineare Bewegungen eingesetzt.
  • Er wird für Anwendungen eingesetzt, bei denen die Kolbenstange bei Druckluftausfall selbsttätig in die ausgefahrene Endlage bewegt werden soll.
  • Typische Einsatzfälle sind Spann-, Halte- und Positionieraufgaben mit klarer Endlagenanforderung.
Beschreibung
  • Der Kompaktzylinder CQ2B-T von SMC ist ein einfachwirkender Druckluftzylinder mit Federkraft ausgefahren und Gewindebohrung beidseitig.
  • Die Kolbenstange ist mit einem Innengewinde ausgestattet und ermöglicht die direkte Befestigung von Anbauteilen.
  • Die einfachwirkende Bauart sorgt für ein automatisches Ausfahren der Kolbenstange durch Federkraft.
  • Der Zylinder ist ohne Dämpfung ausgeführt und für klar definierte Hubbewegungen vorgesehen.
  • Die Serie CQ2 zeichnet sich durch eine kompakte Bauform für platzsparende pneumatische Anwendungen aus.
  • Die Durchgangsbohrung ermöglicht die Montage mit durchgesteckten Schrauben direkt am Montageuntergrund.
Technische Daten
  • Material Gehäuse, Kolben - Aluminiumlegierung
  • Material Zylinderkopf - Aluminiumlegierung (bis Kolben-Ø 40 mm) / Aluminiumguss (Kolben-Ø 50 mm)
  • Material Kolbenstange - rostfreier Stahl (Kolben-Ø 12 bis 25 mm) / Stahl (Kolben-Ø 32 bis 50 mm)
  • Material Dichtungen - NBR
  • Funktionsweise - Einfachwirkend, Federkraft ausgefahren, Standardkolbenstange
  • Medium - Druckluft
  • Prüfdruck - 15 bar
  • max. Betriebsdruck - 10 bar
  • min. Betriebsdruck - 1,3 bis 2,5 bar
  • Umgebungs- und Medientemperatur - -10 bis 70 °C (nicht gefroren)
  • Schmierung - Nicht erforderlich (lebensdauergeschmiert)
  • Kolbengeschwindigkeit - 50 bis 500 mm/s
  • Dämpfung - Ohne Dämpfung
  • zulässige kinetische Energie - 0,022 bis 0,46 J
  • Pneumatischer Anschluss - M5 x 0,8 / G 1/8" / G 1/4"
  • Kolbenstangengewinde - Innengewinde M3 x 0,5 bis M10 x 1,25
  • Breite - 25 bis 71 mm
  • Höhe - 25 bis 64 mm
  • Länge - 35,5 bis 78,5 mm
  • Gewicht - 29 bis 429 g
  • Preis per Stück
mehr zeigen...
weniger zeigen...
ab € 19,39
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
In 13 Ausführungen verfügbar
Ausführung auswählen...

Haben Sie Fragen?
Wir helfen gerne weiter!
verkauf@esska.de
Ausführungen (13)
Auswahl eingrenzen
Kolben-Ø
Hub
Kolbenstangengewinde
Pneumatischer Anschluss
zulässige kinetische Energie
Teile-Nr.
Typ
alle 13 Ausführungen anzeigen
Anzeigen als Liste Tabelle
Art. Nr.: 206400026588
Ausführung
Kolben-Ø12 mm
Hub5 mm
KolbenstangengewindeM3 x 0,5
Pneumatischer AnschlussM5 x 0,8
zulässige kinetische Energie2,5 bar
Teile-Nr.00026588
TypCQ2B12-5T
€ 19,39
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400026504
Ausführung
Kolben-Ø12 mm
Hub10 mm
KolbenstangengewindeM3 x 0,5
Pneumatischer AnschlussM5 x 0,8
zulässige kinetische Energie2,5 bar
Teile-Nr.00026504
TypCQ2B12-10T
€ 22,81
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400026738
Ausführung
Kolben-Ø16 mm
Hub5 mm
KolbenstangengewindeM4 x 0,7
Pneumatischer AnschlussM5 x 0,8
zulässige kinetische Energie2,5 bar
Teile-Nr.00026738
TypCQ2B16-5T
€ 22,39
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400026672
Ausführung
Kolben-Ø16 mm
Hub10 mm
KolbenstangengewindeM4 x 0,7
Pneumatischer AnschlussM5 x 0,8
zulässige kinetische Energie2,5 bar
Teile-Nr.00026672
TypCQ2B16-10T
€ 25,87
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400026922
Ausführung
Kolben-Ø20 mm
Hub5 mm
KolbenstangengewindeM5 x 0,8
Pneumatischer AnschlussM5 x 0,8
zulässige kinetische Energie1,8 bar
Teile-Nr.00026922
TypCQ2B20-5T
€ 28,14
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400026809
Ausführung
Kolben-Ø20 mm
Hub10 mm
KolbenstangengewindeM5 x 0,8
Pneumatischer AnschlussM5 x 0,8
zulässige kinetische Energie1,8 bar
Teile-Nr.00026809
TypCQ2B20-10T
€ 29,99
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400095570
Ausführung
Kolben-Ø25 mm
Hub5 mm
KolbenstangengewindeM6 x 1,0
Pneumatischer AnschlussM5 x 0,8
zulässige kinetische Energie1,8 bar
Teile-Nr.00095570
TypCQ2B25-5T
€ 29,99
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400026961
Ausführung
Kolben-Ø25 mm
Hub10 mm
KolbenstangengewindeM6 x 1,0
Pneumatischer AnschlussM5 x 0,8
zulässige kinetische Energie1,8 bar
Teile-Nr.00026961
TypCQ2B25-10T
€ 31,64
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400717341
Ausführung
Kolben-Ø32 mm
Hub10 mm
KolbenstangengewindeM8 x 1,25
Pneumatischer AnschlussG 1/8"
zulässige kinetische Energie1,7 bar
Teile-Nr.00717341
TypCQ2B32TF-10TZ
€ 34,75
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400717181
Ausführung
Kolben-Ø40 mm
Hub5 mm
KolbenstangengewindeM8 x 1,25
Pneumatischer AnschlussG 1/8"
zulässige kinetische Energie1,5 bar
Teile-Nr.00717181
TypCQ2B40TF-5TZ
€ 46,23
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400717191
Ausführung
Kolben-Ø40 mm
Hub10 mm
KolbenstangengewindeM8 x 1,25
Pneumatischer AnschlussG 1/8"
zulässige kinetische Energie1,5 bar
Teile-Nr.00717191
TypCQ2B40TF-10TZ
€ 48,39
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400717229
Ausführung
Kolben-Ø50 mm
Hub10 mm
KolbenstangengewindeM10 x 1,5
Pneumatischer AnschlussG 1/4"
zulässige kinetische Energie1,3 bar
Teile-Nr.00717229
TypCQ2B50TF-10TZ
€ 58,90
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400717240
Ausführung
Kolben-Ø50 mm
Hub20 mm
KolbenstangengewindeM10 x 1,5
Pneumatischer AnschlussG 1/4"
zulässige kinetische Energie1,3 bar
Teile-Nr.00717240
TypCQ2B50TF-20TZ
€ 61,00
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Bewertungen


Es wurde noch keine Bewertung abgegeben
Suchworte: SMC, Pneumatik, 00026588, 00026504, 00026738, 00026672, 00026922, 00026809, 00095570, 00026961, 00717341, 00717181, 00717191, 00717229, 00717240, CQ2B12-5T, CQ2B12-10T, CQ2B16-5T, CQ2B16-10T, CQ2B20-5T, CQ2B20-10T, CQ2B25-5T, CQ2B25-10T, CQ2B32TF-10TZ, CQ2B40TF-5TZ, CQ2B40TF-10TZ, CQ2B50TF-10TZ, CQ2B50TF-20TZ, Kompaktzylinder CQ2B-T, SMC CQ2, einfachwirkend, Federkraft ausgefahren, Durchgangsbohrung, Kolbenstange Innengewinde, Pneumatikzylinder, kompakter Druckluftzylinder, Maschinenbau, Automatisierungstechnik, Handhabungstechnik, CQ2, SMC CQ2
