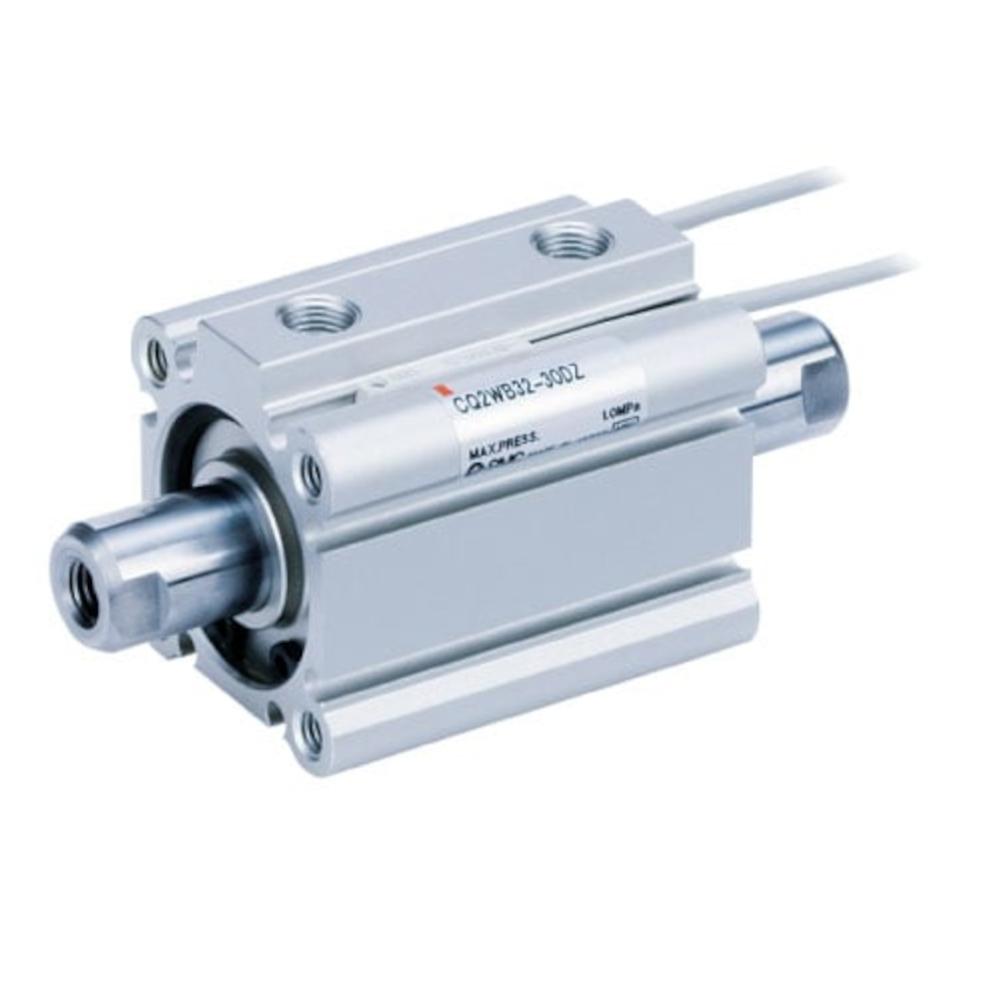

SMC Kompaktzylinder CQ2WA-D - doppeltwirkend - Gewindebohrung beidseitig - durchgehende Kolbenstange mit Innengewinde - ohne Dämpfung

Einsatzbereich
  • Der SMC Kompaktzylinder CQ2WA-D wird im Maschinenbau und in der Automatisierungstechnik für lineare Bewegungsaufgaben eingesetzt.
  • Der Zylinder mit durchgehender Kolbenstange wird eingesetzt, wenn Kräfte auf beiden Seiten des Zylinders genutzt werden sollen.
  • Die doppeltwirkende Bauart wird für Anwendungen eingesetzt, bei denen eine kontrollierte Bewegung in beide Richtungen erforderlich ist.
Beschreibung
  • Der Kompaktzylinder CQ2WA-D von SMC ist ein doppeltwirkender Druckluftzylinder mit Gewindebohrung beidseitig und durchgehender Kolbenstange.
  • Die durchgehende Kolbenstange ermöglicht eine präzise lineare Bewegung und eine Kraftabgabe auf beiden Seiten des Zylinders.
  • Das Kolbenstangenende ist mit einem Innengewinde ausgestattet.
  • Der Zylinder ist ohne Dämpfung ausgeführt und als kompakte Baureihe für pneumatische Anwendungen konzipiert.
  • Die beidseitige Gewindebohrung ermöglicht es, den Zylinder fest und sicher über Gewinde zu befestigen.
Technische Daten
  • Material Gehäuse, Kolben, Zylinderkopf - Aluminiumlegierung
  • Material Kolbenstange - rostfreier Stahl
  • Material Dichtungen - NBR
  • Funktionsweise - Doppeltwirkend, durchgehende Kolbenstange
  • Medium - Druckluft
  • Prüfdruck - 15 bar
  • max. Betriebsdruck - 10 bar
  • min. Betriebsdruck - 0,5 oder 0,7 bar
  • Umgebungs- und Medientemperatur - -10 bis 70 °C (nicht gefroren)
  • Schmierung - Nicht erforderlich (lebensdauergeschmiert)
  • Kolbengeschwindigkeit - 50 bis 500 mm/s
  • Dämpfung - Ohne Dämpfung
  • zulässige kinetische Energie - 0,022 bis 0,09 J
  • Pneumatischer Anschluss - M5 x 0,8
  • Kolbenstangengewinde - Innengewinde M3 x 0,5 bis M6 x 1,0
  • Breite / Höhe - 25 bis 40 mm
  • Länge - 42,2 bis 129 mm
  • Gewicht - 44 bis 261 g
  • Preis per Stück
mehr zeigen...
weniger zeigen...
ab € 36,40
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
In 26 Ausführungen verfügbar
Ausführung auswählen...

Haben Sie Fragen?
Wir helfen gerne weiter!
verkauf@esska.de
Ausführungen (26)
Art. Nr.: 206402080686
Ausführung
Kolben-Ø12 mm
Hub5 mm
KolbenstangengewindeM3 x 0,5
min. Betriebsdruck0,7 bar
zulässige kinetische Energie0,022 J
Teile-Nr.02080686
TypCQ2WA12-5D
€ 36,40
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Art. Nr.: 206400158009
Ausführung
Kolben-Ø12 mm
Hub10 mm
KolbenstangengewindeM3 x 0,5
min. Betriebsdruck0,7 bar
zulässige kinetische Energie0,022 J
Teile-Nr.00158009
TypCQ2WA12-10D
€ 42,82
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Art. Nr.: 206400222898
Ausführung
Kolben-Ø12 mm
Hub15 mm
KolbenstangengewindeM3 x 0,5
min. Betriebsdruck0,7 bar
zulässige kinetische Energie0,022 J
Teile-Nr.00222898
TypCQ2WA12-15D
€ 46,87
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Art. Nr.: 206400859846
Ausführung
Kolben-Ø12 mm
Hub20 mm
KolbenstangengewindeM3 x 0,5
min. Betriebsdruck0,7 bar
zulässige kinetische Energie0,022 J
Teile-Nr.00859846
TypCQ2WA12-20D
€ 53,71
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400094572
Ausführung
Kolben-Ø16 mm
Hub10 mm
KolbenstangengewindeM4 x 0,7
min. Betriebsdruck0,7 bar
zulässige kinetische Energie0,038 J
Teile-Nr.00094572
TypCQ2WA16-10D
€ 42,77
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Art. Nr.: 206400158010
Ausführung
Kolben-Ø16 mm
Hub15 mm
KolbenstangengewindeM4 x 0,7
min. Betriebsdruck0,7 bar
zulässige kinetische Energie0,038 J
Teile-Nr.00158010
TypCQ2WA16-15D
€ 46,92
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Art. Nr.: 206400494903
Ausführung
Kolben-Ø16 mm
Hub20 mm
KolbenstangengewindeM4 x 0,7
min. Betriebsdruck0,7 bar
zulässige kinetische Energie0,038 J
Teile-Nr.00494903
TypCQ2WA16-20D
€ 53,77
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 6 Wochen
Art. Nr.: 206400657564
Ausführung
Kolben-Ø16 mm
Hub25 mm
KolbenstangengewindeM4 x 0,7
min. Betriebsdruck0,7 bar
zulässige kinetische Energie0,038 J
Teile-Nr.00657564
TypCQ2WA16-25D
€ 55,18
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400028218
Ausführung
Kolben-Ø16 mm
Hub30 mm
KolbenstangengewindeM4 x 0,7
min. Betriebsdruck0,7 bar
zulässige kinetische Energie0,038 J
Teile-Nr.00028218
TypCQ2WA16-30D
€ 55,80
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400158012
Ausführung
Kolben-Ø20 mm
Hub10 mm
KolbenstangengewindeM5 x 0,8
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,055 J
Teile-Nr.00158012
TypCQ2WA20-10D
€ 46,98
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Art. Nr.: 206400033046
Ausführung
Kolben-Ø20 mm
Hub15 mm
KolbenstangengewindeM5 x 0,8
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,055 J
Teile-Nr.00033046
TypCQ2WA20-15D
€ 50,11
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400222899
Ausführung
Kolben-Ø20 mm
Hub20 mm
KolbenstangengewindeM5 x 0,8
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,055 J
Teile-Nr.00222899
TypCQ2WA20-20D
€ 52,93
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400222900
Ausführung
Kolben-Ø20 mm
Hub25 mm
KolbenstangengewindeM5 x 0,8
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,055 J
Teile-Nr.00222900
TypCQ2WA20-25D
€ 54,45
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400075101
Ausführung
Kolben-Ø20 mm
Hub30 mm
KolbenstangengewindeM5 x 0,8
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,055 J
Teile-Nr.00075101
TypCQ2WA20-30D
€ 55,12
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400222901
Ausführung
Kolben-Ø20 mm
Hub35 mm
KolbenstangengewindeM5 x 0,8
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,055 J
Teile-Nr.00222901
TypCQ2WA20-35D
€ 58,90
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400438175
Ausführung
Kolben-Ø20 mm
Hub40 mm
KolbenstangengewindeM5 x 0,8
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,055 J
Teile-Nr.00438175
TypCQ2WA20-40D
€ 62,08
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400075099
Ausführung
Kolben-Ø20 mm
Hub50 mm
KolbenstangengewindeM5 x 0,8
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,055 J
Teile-Nr.00075099
TypCQ2WA20-50D
€ 65,21
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400243196
Ausführung
Kolben-Ø25 mm
Hub5 mm
KolbenstangengewindeM6 x 1,0
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,09 J
Teile-Nr.00243196
TypCQ2WA25-5D
€ 50,47
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400158013
Ausführung
Kolben-Ø25 mm
Hub10 mm
KolbenstangengewindeM6 x 1,0
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,09 J
Teile-Nr.00158013
TypCQ2WA25-10D
€ 52,07
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400499840
Ausführung
Kolben-Ø25 mm
Hub15 mm
KolbenstangengewindeM6 x 1,0
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,09 J
Teile-Nr.00499840
TypCQ2WA25-15D
€ 53,71
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400269707
Ausführung
Kolben-Ø25 mm
Hub20 mm
KolbenstangengewindeM6 x 1,0
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,09 J
Teile-Nr.00269707
TypCQ2WA25-20D
€ 55,42
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400222902
Ausführung
Kolben-Ø25 mm
Hub25 mm
KolbenstangengewindeM6 x 1,0
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,09 J
Teile-Nr.00222902
TypCQ2WA25-25D
€ 57,07
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400456116
Ausführung
Kolben-Ø25 mm
Hub30 mm
KolbenstangengewindeM6 x 1,0
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,09 J
Teile-Nr.00456116
TypCQ2WA25-30D
€ 58,26
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400222903
Ausführung
Kolben-Ø25 mm
Hub35 mm
KolbenstangengewindeM6 x 1,0
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,09 J
Teile-Nr.00222903
TypCQ2WA25-35D
€ 59,65
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400213858
Ausführung
Kolben-Ø25 mm
Hub40 mm
KolbenstangengewindeM6 x 1,0
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,09 J
Teile-Nr.00213858
TypCQ2WA25-40D
€ 63,20
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400448149
Ausführung
Kolben-Ø25 mm
Hub45 mm
KolbenstangengewindeM6 x 1,0
min. Betriebsdruck0,5 bar
zulässige kinetische Energie0,09 J
Teile-Nr.00448149
TypCQ2WA25-45D
€ 63,93
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
