Einsatzbereich
- Das SMC Kühl- und Temperiergerät HEC-W wird zur Temperaturregelung von Wärmequellen und Prozessflüssigkeiten eingesetzt.
- Es eignet sich für Anwendungen in Labor-, Medizin-, Analyse- und Fertigungstechnik, bei denen eine konstante Medientemperatur erforderlich ist.
- Typische Einsatzgebiete sind Elektronenmikroskope, Röntgengeräte, Laserstrahlbearbeitungsanlagen sowie die Temperatursteuerung von Kammerelektroden.
- Das Gerät wird zur Kühlung oder Erwärmung eines zirkulierenden Umlaufmediums verwendet, um stabile Prozessbedingungen sicherzustellen.

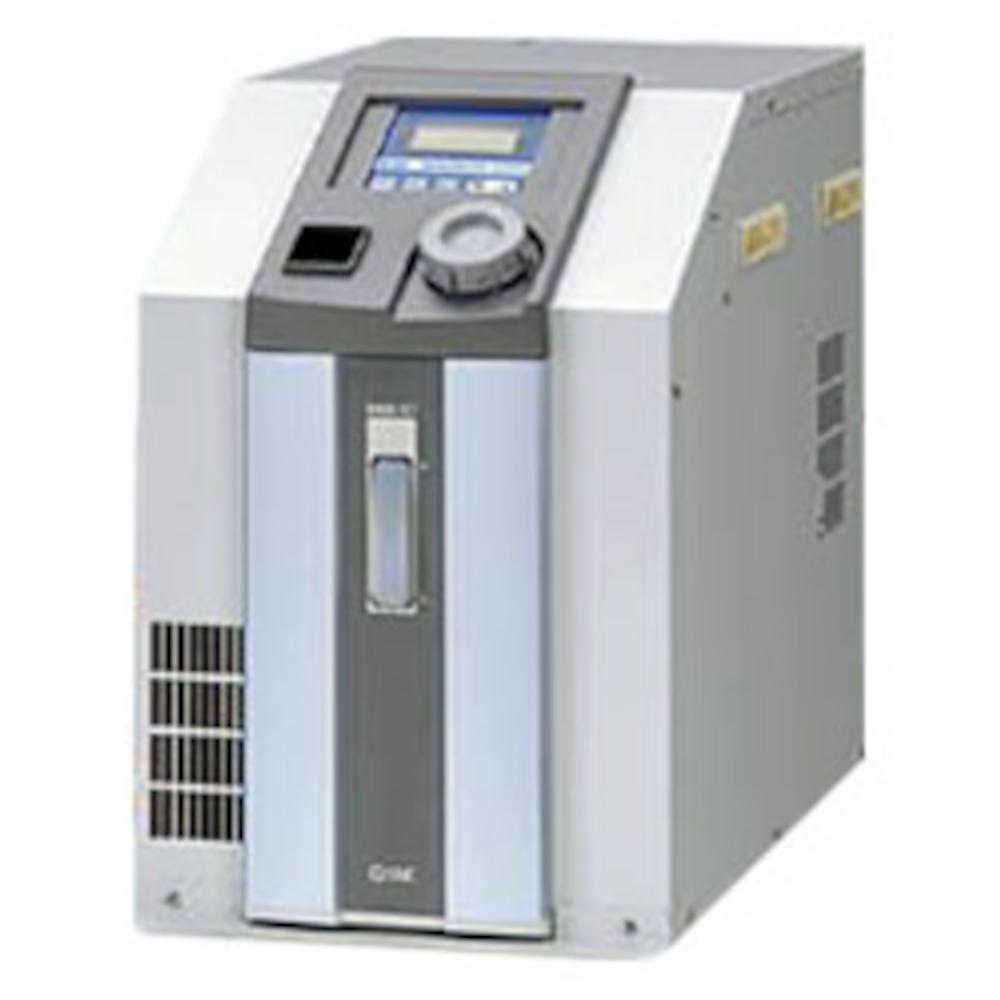

- Das SMC Kühl- und Temperiergerät HEC-W ist wassergekühlt und ermöglicht dank der Peltier Technologie eine präzise Regelung der Temperatur von Umlaufmedien.
- Das Gerät ermöglicht sowohl Kühl- als auch Heizvorgänge und schaltet über einen PID-Regler automatisch zwischen beiden Betriebsarten um.
- Die wassergekühlte Ausführung reduziert den Einfluss der Umgebungstemperatur auf die Temperaturregelung.
- Je nach Ausführung ist das Gerät mit einer RS-485- oder RS-232C-Schnittstelle zur Kommunikation ausgestattet.
- Material der Teile mit Flüssigkeitskontakt - PPE, PP Glas 10 %, Aluminiumoxid-Keramik, Kohlenstoff, EPDM, rostfreier Stahl 303, rostfreier Stahl 304, PE, PP, NBR (HEC003) / rostfreier Stahl 303, rostfreier Stahl 304, EPDM, Keramik,
- PPS Glas 30 %, Kohlenstoff, PE, Polyurethan (HEC006)
- Kühlmethode - thermoelektrisches Modul (Thermo-Modul)
- Strahlungsmethode - Wassergekülhung
- Steuerung - PID-Regler für automatische Umschaltung Kühl-/Heizvorgang
- Umgebungstemperatur - 10 bis 35 °C
- Luftfeuchtigkeit - 35 bis 80 % RH (keine Kondensation)
- zirkulierendes Umlaufmedium - Reinwasser, 20 % Ethylenglykol (HEC003) / Reinwasser, fluorierte Flüssigkeit (Fluorinert™ FC-3283, GALDEN® HT135) (HEC006)
- Betriebstemperaturbereich - 10,0 bis 60,0 °C (keine Kondensation)
- Kühlleistung - 320 oder 600 W
- Heizleistung - 770 oder 900 W
- Temperaturstabilität - ±0,01 bis ±0,03 °C
- Fassungsvermögen - ca. 1,2 oder 3,0 l
- Anschlussgröße IN/OUT - Rc 3/8"
- Anschlussgröße Ablass - Rc 1/4" (mit Stopfen)
- Spannungsversorgung - einphasig 100 bis 240V AC ±10 %, 50/60 Hz oder einphasig 200 bis 220V AC ±10 %, 50/60 Hz
- Überstromschutz - 10 A
- Stromaufnahme - 5,5 A (100V AC) bis 2,5 A (240V AC) oder 5 A
- Kommunikation - RS-485 oder RS-232C
- Zubehör - Netzanschlusskabel, Fußbefestigung, Spritzschutzabdeckung (nur HEC003)
- Sicherheitsstandards - CE-Kennzeichnung, UL- (NRTL-) Standards, SEMI (HEC006 nur CE-Kennzeichnung)
- Länge - 321 oder 495 mm
- Höhe - 270 oder 390 mm
- Breite - 182 oder 246 mm
- Gewicht - 13 oder 25 kg
