Einsatzbereich
- Das SMC Kühl- und Temperiergerät HRSH090 wird zur Kühlung und Temperaturregelung von Umlaufmedien in industriellen Prozessen eingesetzt.
- Es eignet sich für Anwendungen mit schwankender Wärmelast, bei denen eine konstante Medientemperatur erforderlich ist.
- Das Kühl- und Temperiergerät wird zur Abfuhr von Prozesswärme und zur Stabilisierung von Temperaturbedingungen in Maschinen und Anlagen verwendet.
- Durch die integrierten Kommunikationsschnittstellen kann es in automatisierte Produktions- und Steuerungssysteme eingebunden werden.

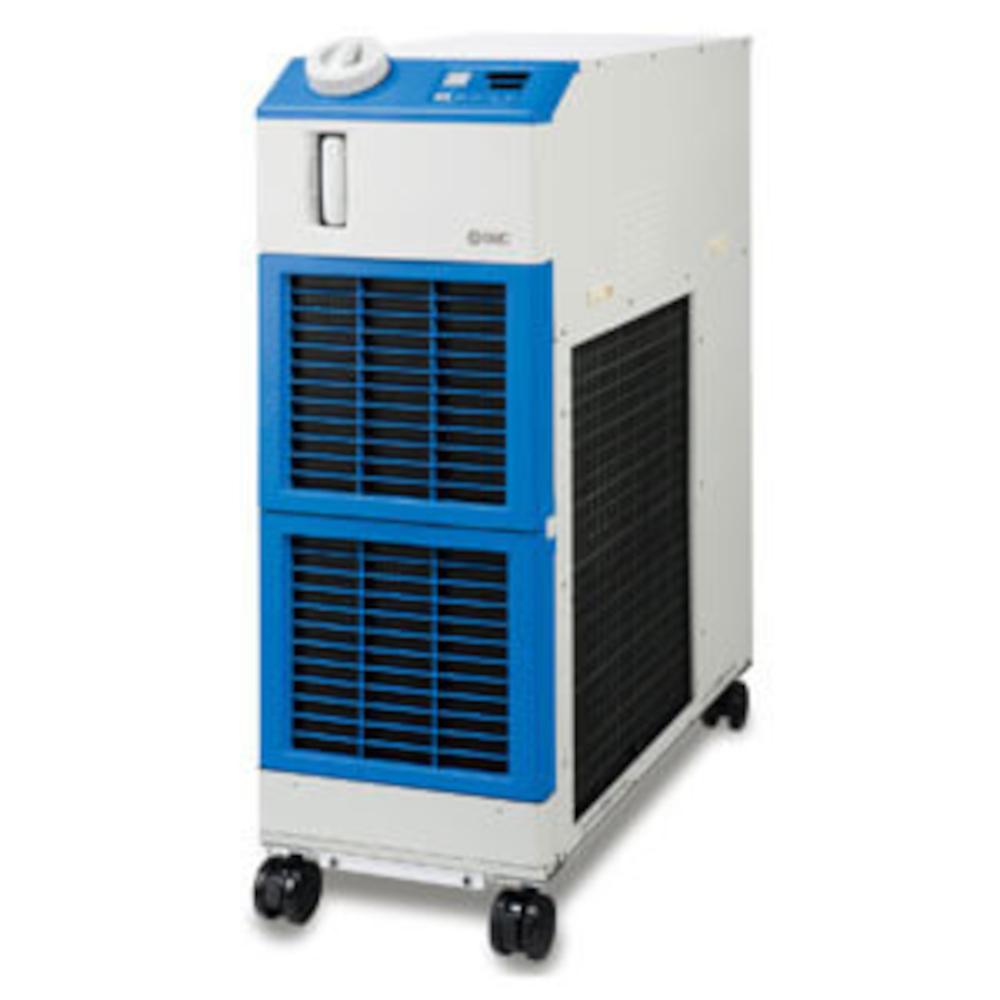

- Das SMC Kühl- und Temperiergerät HRSH090 ist ein luftgekühlter Industriekühler für Umlaufmedien.
- Der Dreifachinverter bietet eine außerordentliche Energieeinsparung.
- Die Temperatur wird durch die koordinierte Steuerung von DC-Inverter-Kompressor, DC-Inverter-Gebläse und elektronischem Expansionsventil präzise geregelt.
- Das Kühl- und Temperiergerät HRSH090 erreicht eine hohe Temperaturstabilität durch PID-Regelung und verfügt über eine Heizfunktion ohne separates Heizelement.
- Zur serienmäßigen Ausstattung gehören RS232C- und RS485-Kommunikation sowie digitale Ein- und Ausgänge für die Anlagenanbindung.
- Kühlmethode - Luftgekühlte Ausführung
- Kältemittel - R410A (FKW): GWP2088
- Regelungsmethode - PID-Regelung
- Umgebungstemperatur - 5 bis 45 °C
- Feuchtigkeit - Relative Luftfeuchtigkeit 30 bis 70 %
- Zirkulierendes Umlaufmedium - Leitungswasser, wässrige Ethylenglycollösung 15 %, deionisiertes Wasser
- Temperatureinstellbereich - 5 bis 40 °C
- Kühlleistung - 9,5 kW
- Heizleistung - 2,5 kW
- Temperaturstabilität - ±0,1 °C
- Nenndurchfluss Pumpe (Ausgang) - 45 l/min
- Max. Durchfluss Pumpe - 60 l/min
- Max. Förderhöhe - 50 m
- Einstellbarer Druckbereich - 0,1 bis 0,5 MPa
- Min. Betriebsdurchfluss - 20 l/min
- Tankvolumen - 18 l
- Auslassanschluss Umlaufmedium, Rücklaufanschluss Umlaufmedium - G 1"
- Behälterablass - G 1/4"
- Materialien mit Medienkontakt - Rostfreier Stahl, Kupfer (Wärmetauscherlötung), Messing (Pumpe, Y-Sieb), Kohlenstoff, SiC
- Spannungsversorgung - 3-phasig 200V AC (50 Hz), 3-phasig 200 bis 230V AC (60 Hz), zulässiger Spannungsbereich ±10 % (keine andauernden Spannungsschwankungen) / 3-phasig 460 bis 480V AC (60Hz), zulässiger Spannungsbereich +4 %, -10 % , (Max. Spannung weniger als 500 V und keine andauernden Spannungsschwankungen)
- Verwendbarer Fehlerstromschutzschalter (Nennstrom) - 20 A
- Verwendbarer Fehlerstromschutzschalter (Empfindlichkeit des Kriechstroms) - 30 mA
- Nenn-Betriebsstrom - 8 A
- Nenn-Leistungsaufnahme - 5,0 kW (5,6 kVA)
- Geräuschpegel - 66 dB(A)
- Höhe - 1080 mm
- Breite - 377 mm
- Tiefe - 970 mm
- Gewicht (trocken) - 130 kg
