Einsatzbereich
Der SMC Miniaturzylinder für Direktmontage CUJB-S eignet sich für kompakte Automatisierungseinheiten, bei denen eine automatische Rückstellung gewünscht ist.
Er wird in der Elektronikfertigung, im Gerätebau und in der Mikromechanik eingesetzt.
Der Zylinder bietet eine zuverlässige Lösung für häufige, kurze Hübe bei geringem Platzbedarf.
Beschreibung

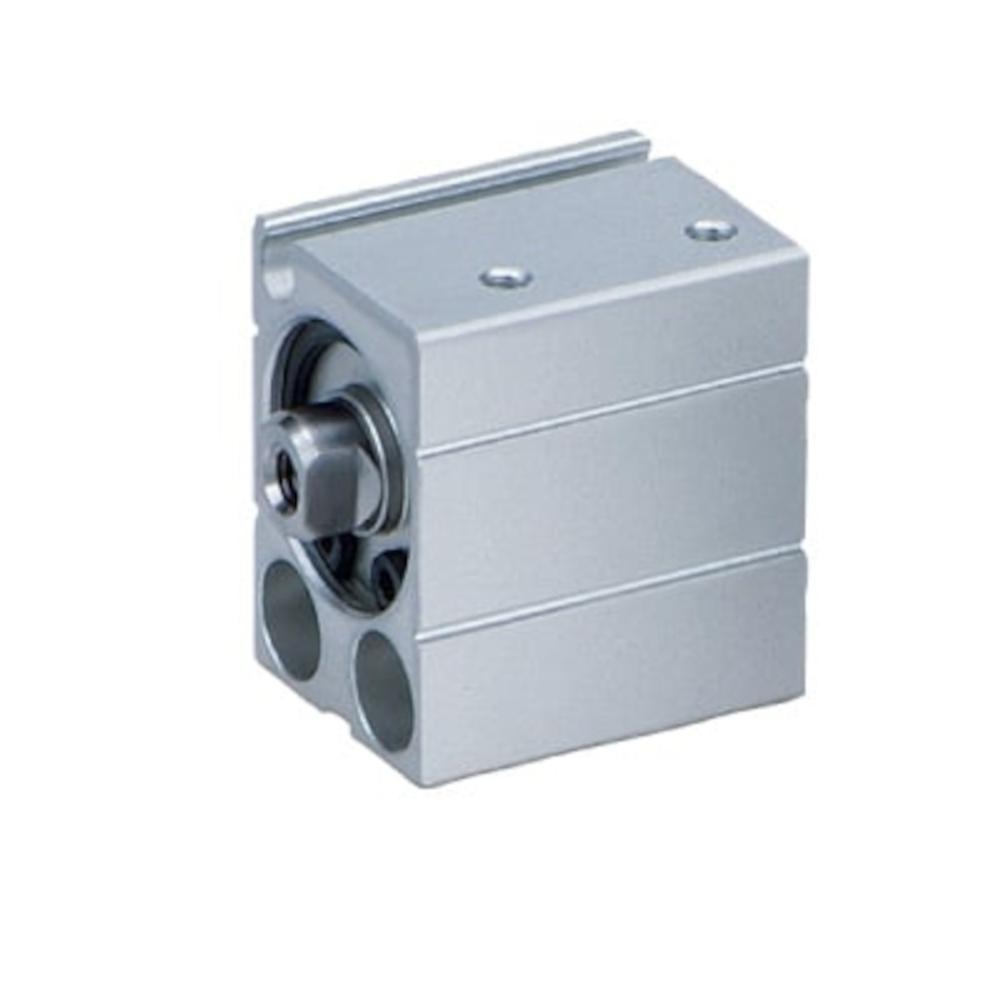

Der SMC Miniaturzylinder für Direktmontage CUJB-S ist ein einfachwirkender Pneumatikantrieb.
Der Zylinder fährt pneumatisch aus und kehrt durch Federkraft in die Ausgangsposition zurück.
Die Kolbenstange mit Innengewinde ermöglicht eine platzsparende Verbindung bei kompakten Bauformen.
Die wahlweise seitliche oder axiale Montage sorgt für eine einfache Installation in engen Einbauräumen.
Ab einem Kolbendurchmesser von 12 mm ist der Zylinder mit elastischer Dämpfung für sanfte Bewegungsenden ausgestattet.
Technische Daten
Material Zylinderrohr - Aluminiumlegierung, hart eloxiert
Material Zylinderkopf - Kupferlegierung, chemisch vernickelt
Material Kolben, Kolbenstange - rostfreier Stahl
Material Dichtungen - NBR
Medium - Druckluft
Prüfdruck - 10,5 bar
max. Betriebsdruck - 7 bar
min. Betriebsdruck - 1,8 bis 3,5 bar
Umgebungs- und Medientemperatur - -10 bis 70°C (kein Gefrieren)
Schmierung - lebensdauergeschmiert
Montage - Durchgangsbohrung (seitlich, axial jeweils 2 Positionen)
Kolbengeschwindigkeit - 50 bis 500 mm/s
Dämpfung - ohne Dämpfung (bei Kolben-Ø 4 bis 10 mm) elastische Dämpfung (bei Kolben-Ø 12 bis 20 mm)
Pneumatischer Anschluss - M3 x 0,5 oder M5 x 0,8
Kolbenstangengewinde - Innengewinde M2,5 x 0,45 bis M5 x 0,8 (Kolbenstangengewinde erst ab Kolben-Ø 6 mm)
Kolbenstangendurchmesser - 2 mm (kein Kolbenstangengewinde bei Kolben-Ø 4 mm)
