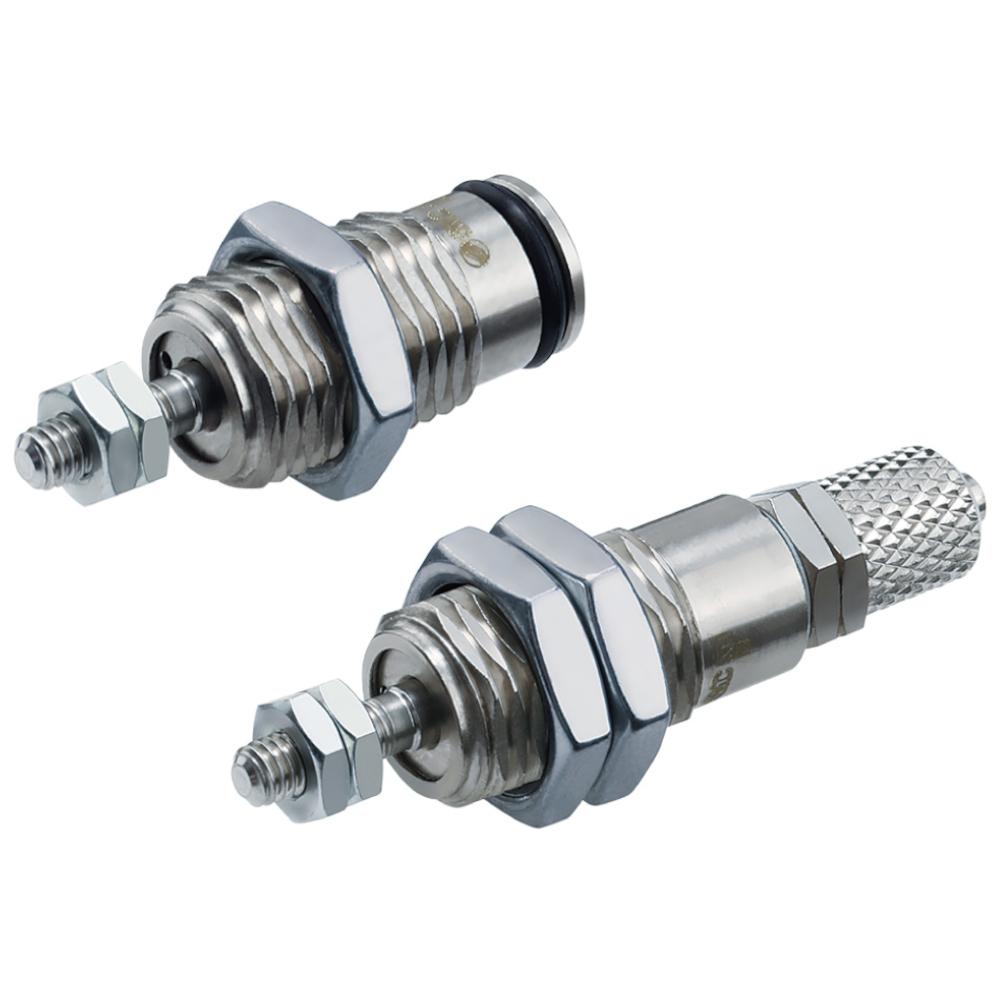

SMC Miniaturzylinder CJPB-Z-B - Einfachwirkend - Federrückstellung - Fixierbar in Bohrung - Kolbenstange ohne Gewinde
SMC Miniaturzylinder CJPB-Z-B - Einfachwirkend - Federrückstellung - Fixierbar in Bohrung - Kolbenstange ohne Gewinde
Einsatzbereich
Der Miniaturzylinder CJPB-Z-B von SMC wird in der Fertigungsindustrie für kompakte pneumatische Bewegungsaufgaben eingesetzt, überall dort, wo Platzmangel herrscht.
Er eignet sich für Funktionen wie Klemmen, Greifen sowie Anschlagen und Ausrichten.
Beschreibung
Der Miniaturzylinder CJPB-Z-B von SMC ist einfachwirkend mit Federrückstellung und besitzt eine einseitige Kolbenstange.
Er ist als Kurzhub-Miniaturzylinder mit reduzierter Gesamtlänge ausgeführt und ermöglicht eine kompakte Konstruktion.
Der Zylinder ist in Bohrungen fixierbar, wodurch er sich direkt in ein Bauteil integrieren lässt.
Die Ausführung ohne Kolbenstangengewinde ermöglicht den Anschluss von Steckverbindungen, Miniaturverschraubungen, Drosselrückschlagventilen oder Druckluftschläuchen.
Technische Daten
Material Schlauch - Messing, Chemisch vernickelt
Material Kolben - Rostfreier Stahl
Material Rückstellfeder - Stahl, Zinkchromatierung
Material Kolbendichtung - NBR
Wirkungsweise - Einfachwirkend, Federrückstellung
Max. Betriebsdruck - 7 bar
Min. Betriebsdruck - 1,5 bis 3 bar
Prüfdruck - 10 bar
Umgebungs- und Medientemperatur - -10 bis 70 °C (kein Gefrieren)
Schmierung - Nicht erforderlich (lebensdauergeschmiert)
