Einsatzbereich

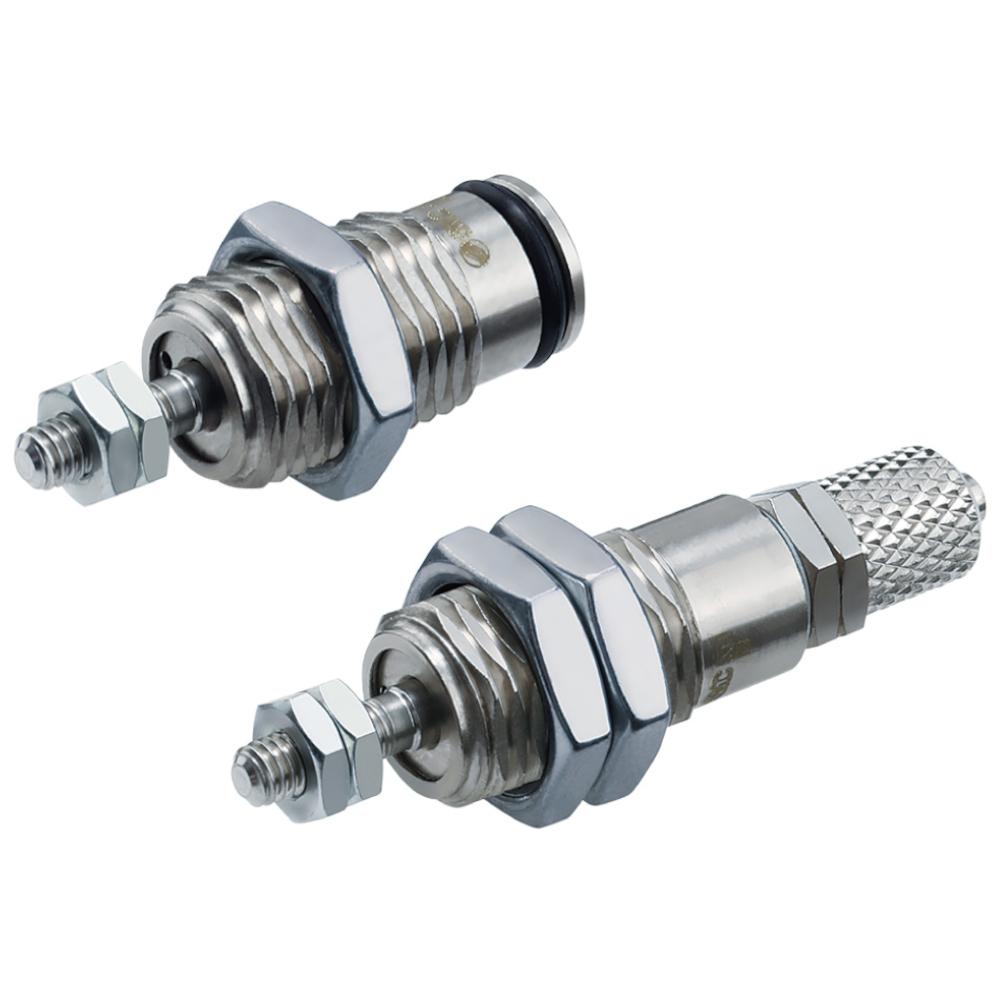

- Der Miniaturzylinder CJPS-Z-B von SMC wird in der Fertigungsindustrie für kompakte pneumatische Bewegungsaufgaben eingesetzt, überall dort, wo Platzmangel herrscht.
- Er eignet sich für Funktionen wie Klemmen, Greifen sowie Anschlagen und Ausrichten.
- Der Miniaturzylinder CJPS-Z-B von SMC ist einfachwirkend mit Federrückstellung und besitzt eine einseitige Kolbenstange.
- Er ist als Kurzhub-Miniaturzylinder mit reduzierter Gesamtlänge ausgeführt und ermöglicht eine kompakte Konstruktion.
- Der Zylinder kann direkt in ein Bauteil eingeschraubt werden, wodurch der Einbauraum reduziert wird.
- Die Ausführung ohne Kolbenstangengewinde ermöglicht den Anschluss von Steckverbindungen, Miniaturverschraubungen, Drosselrückschlagventilen oder Druckluftschläuchen.
- Material Schlauch - Messing, Chemisch vernickelt
- Material Kolben - Rostfreier Stahl
- Material Rückstellfeder - Stahl, Zinkchromatierung
- Material Kolbendichtung - NBR
- Wirkungsweise - Einfachwirkend, Federrückstellung
- Max. Betriebsdruck - 7 bar
- Min. Betriebsdruck - 1,5 bis 2 bar
- Prüfdruck - 10 bar
- Umgebungs- und Medientemperatur - -10 bis 70 °C (kein Gefrieren)
- Schmierung - Nicht erforderlich (lebensdauergeschmiert)
- Kolbengeschwindigkeit - 50 bis 500 mm/s
- Dämpfung - nicht vorhanden
- Hubtoleranz - +1,0
- Montage - Einschraubbar
- Federückstellkraft Eingefahren - 3,92 bis 15,78 N
- Federückstellkraft Ausgefahren - 1,42 bis 5,04 N
- Durchmesser Kolbenstangenende - 3 / 5 / 6 mm
- Kolben-Ø 6 bis 16 mm
- Hub - 5 bis 15 mm
- Breite - 12 / 19 / 27 mm
- Höhe - 13,9 / 22 / 31 mm
- Länge - 27,5 bis 50 mm
- Gewicht - 11 bis 92 g
