Art. Nr.:
206900102746
Ausführung
| Kabelausrichtung | horizontal |
| Steckerart | M8-3 polig |
| Teile-Nr. | 00102746 |
| Typ | D-M9PSAPC |
Einsatzbereich

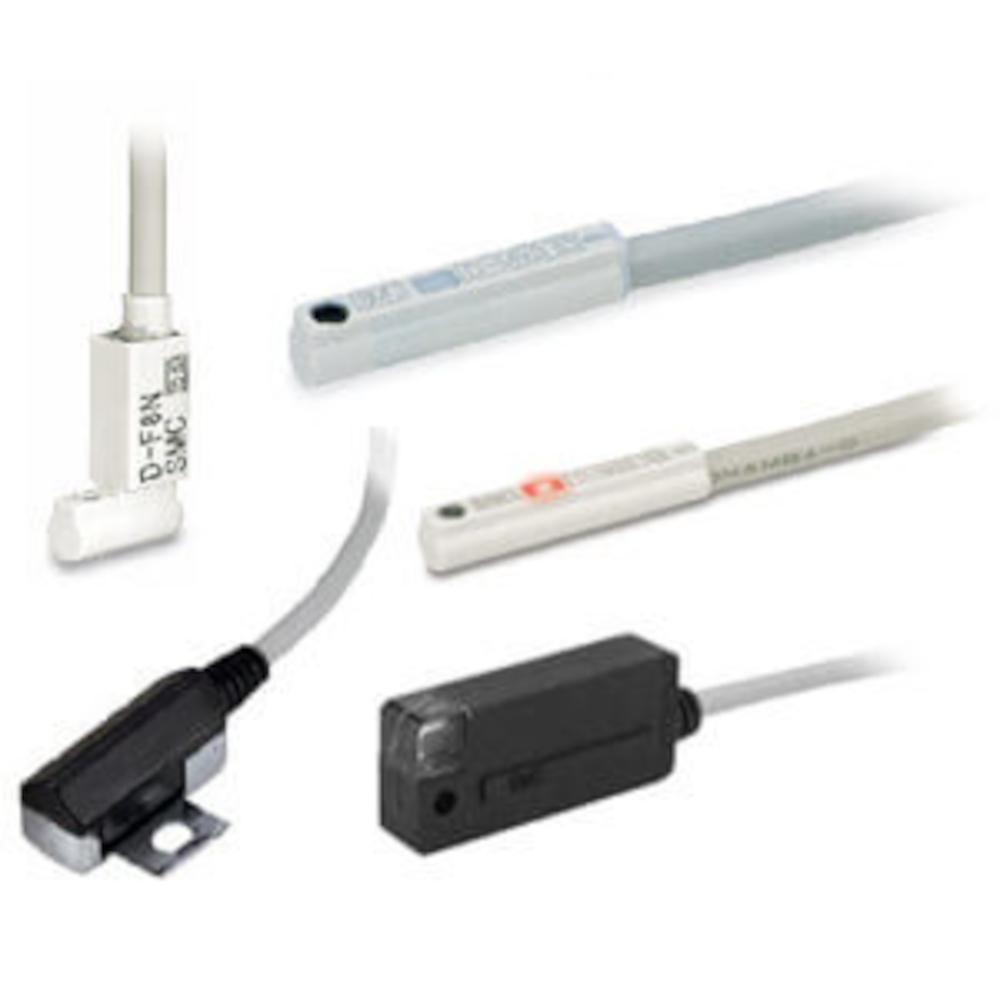

- Der SMC Signalgeber D-M9PPC wird zur Erfassung von Kolbenpositionen an Pneumatikzylindern eingesetzt.
- Er dient der Überwachung und Weitergabe von Schaltsignalen in automatisierten Anlagen.
- Der elektronische Schalter eignet sich für Anwendungen im Maschinen- und Anlagenbau.
- Er wird in Handhabungs-, Förder- und Positioniersystemen verwendet.
- Die Ausführung mit Steckverbindung ermöglicht eine einfache Integration in bestehende Automatisierungskonzepte.
- Der SMC Signalgeber D-M9PPC ist ein elektronischer Schalter für allgemeine Anwendungen in der Pneumatik.
- Er verfügt über eine integrierte Betriebsanzeige zur Anzeige des Schaltzustands.
- Der Signalgeber ist mit vorverdrahtetem M8- oder M12-Stecker erhältlich.
- Die Steckverbindung erfüllt die Schutzart IP67.
- Der elektronische Schalter ist für den Anschluss an SPS, Relais und IC-Steuerungen ausgelegt.
- Elektrischer Kabeleingang - vorverdrahteter Stecker
- Stecker-Ausführung - M8-3 polig oder M12-4 polig
- Stoßfestigkeit - 300 m/s2
- Schutzart - IP67 (IEC60529 Standard)
- Isolationswiderstand - min. 100 MΩ (bei 500 V DC mit Megohmetter gemessen)
- Prüfspannung - 1500 V AC für 1 Minute (zwischen Kontakten), Kriechstrom max. 1 mA
- Ausgangsart - PNP
- Anwendung - IC-Steuerung, Relais, SPS
- Versorgungsspannung - 5, 12, 24 V DC (4,5 bis 28 V)
- Stromaufnahme - max. 10 mA
- Arbeitsstrom - max. 40 mA
- Interner Spannungsabfall - max. 0,8 V
- Kriechstrom - max. 100 μA bei 24 V DC
- Betriebsanzeige - EIN = rote LED
- Durchmesser Signalgeber - 4 mm
- Durchmesser Kabel - 2,7 mm
- Länge Signalgeber - 22 mm
- Kabellänge - 0,5 m
- Gewicht - 8 g
